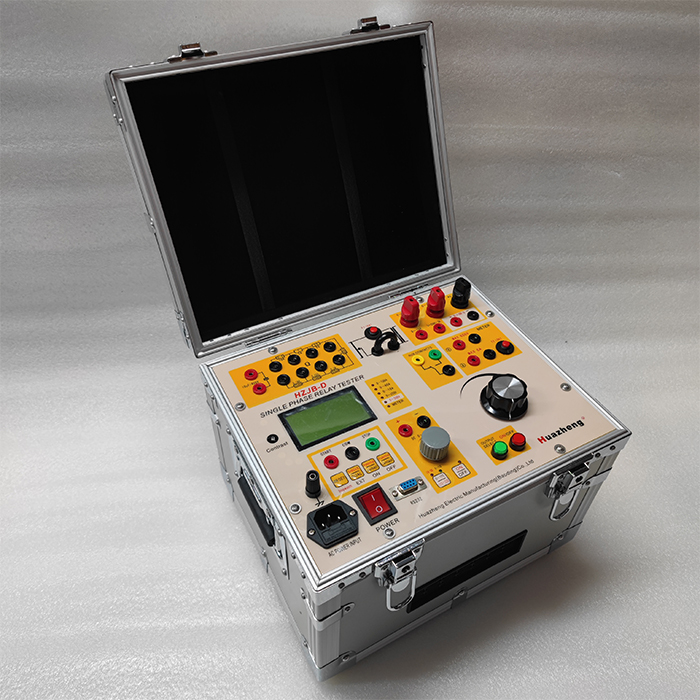

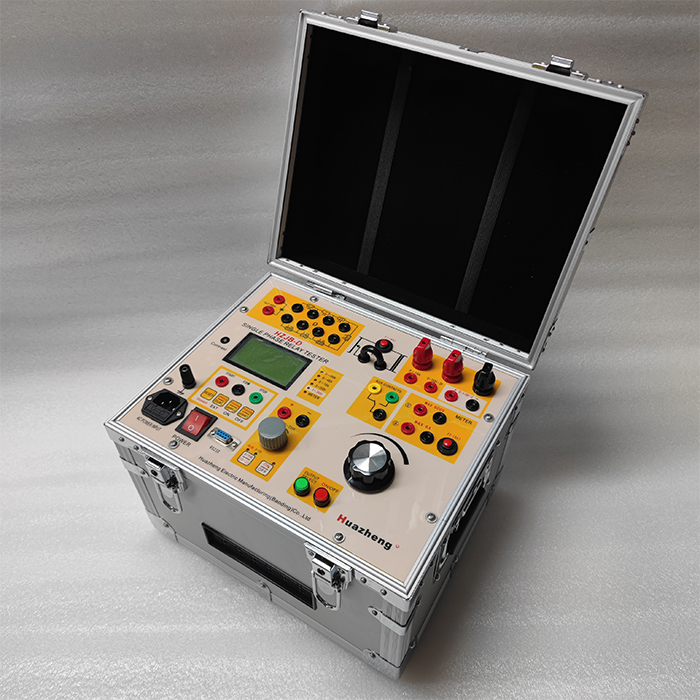

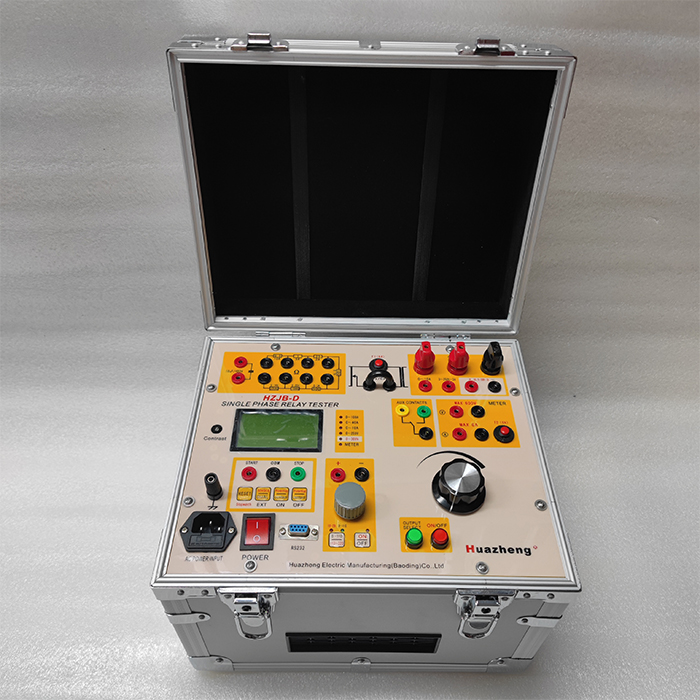

HZJB-D單相繼電保護試驗儀是一種性能優良的,輕便型現場試驗設備；它采用鋁合金機箱，PC面板，外形美觀；內有ARM芯片控制，液晶屏顯示電壓電流秒表的單相繼電保護試驗裝置；能輸出一路全隔離,可調交直流電壓，交直流電流；和一路可調直流電壓,輸出回路帶有雙重過載保護,具有輸出容量大，體積小，重量輕,可靠性高等優點。適用于多種繼電器的現場校驗和特性試驗。

1.一路全隔離可調直流電壓輸出，短路、過載、超量程自動保護。

2.最大輸出電流:0~150A。

3.配有液晶屏數字式交直流伏安表，可顯示交直流電壓電流值，秒表，電位、接點狀態。

4.內部電秒表，可用帶電接點工作，電位最高250V，雙路測量。

5.最輕型化設計,體積小、重量輕、功能齊。

1.額定輸入電源：AC:220V±10%·1000VA·50Hz

2.秒表：

量程：0.0000～999999S，分辨率：0.1mS，

精度：±5個字；

帶接點和電位輸入，最大輸入電壓：DC 250V

3.電流表：

量程：內部：0.000～150.0A；

外部：0.000～6.000A（AC或DC）

精度：0.5%，測量方式：AC：真均方根值   DC：平均值

4.電壓表：

量程： 0.0～600.0V（AC或DC）；  精度：0.5%

測量方式：AC：真均方根值　　　DC：平均值

5.電阻和電容器：電阻: 0.5Ω～2.5kΩ

 電容器：10uF，最大電壓AC 450V

6.分/合輔助接點

最大電流：1A， 最大電壓：AC250V或DC120V

7.使用環境: 溫度-10～40℃,相對濕度小于80%

8.體積: 320mm×260mm×230mm

9.重量: 16kg
