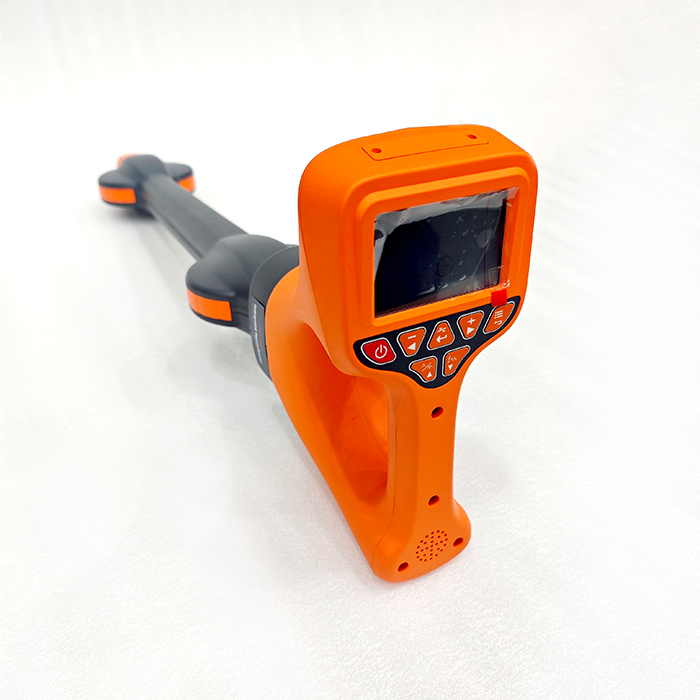

HZ-R30管線儀是一款多功能的電纜路徑識別探測儀。具有管線路徑探測、電纜識別、管線接地故障查找（選配）等多種功能。儀器由發射機、發射電流鉗、接收機、接收柔性電流鉗、連接測試線、聽診器（選配）、A字架（選配件）等組成。

管線路徑探測：能在非開挖的情況下，用于金屬管線、地下電纜的路徑探測、管線普查和深度測量。儀器使用多種濾波器技術、具有一定抗干擾能力， 能精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。該功能由信號發射機、接收機、信號發射鉗和連接測試線來配合實現。儀器具有以下特點：

1. 多種探測模式：經典定位模式，全屏信號模式，信號曲線模式。

2. 經典定位模式：羅盤、方向和信號幅值顯示，直觀顯示管線左右方向。

3. 全屏信號模式：360°全方位管線路徑指示，連續顯示深度、電流和管線相對位置。界面簡潔直觀，無需經驗即可進行操作。

4. 信號曲線模式：可顯示歷史信號強度曲線，通過觀察曲線的變化，尋找線纜位置。

5. 電流方向判定（部分頻率），可通過標定電流方向，排除臨線干擾，防止跟蹤錯誤。

6. 管線模擬線顏色實時顯示信號干擾強度。

7. 內置掃頻測試功能，用戶可通過掃頻結果選擇合適的信號頻率進行管線測量，避免同頻干擾。

8. 全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。

9. 多種探測頻率：10種主動探測頻率和2種被動探測頻率。

10. 發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應法。

發射機數字功放大功率輸出，全自動阻抗匹配，全自動保護。
