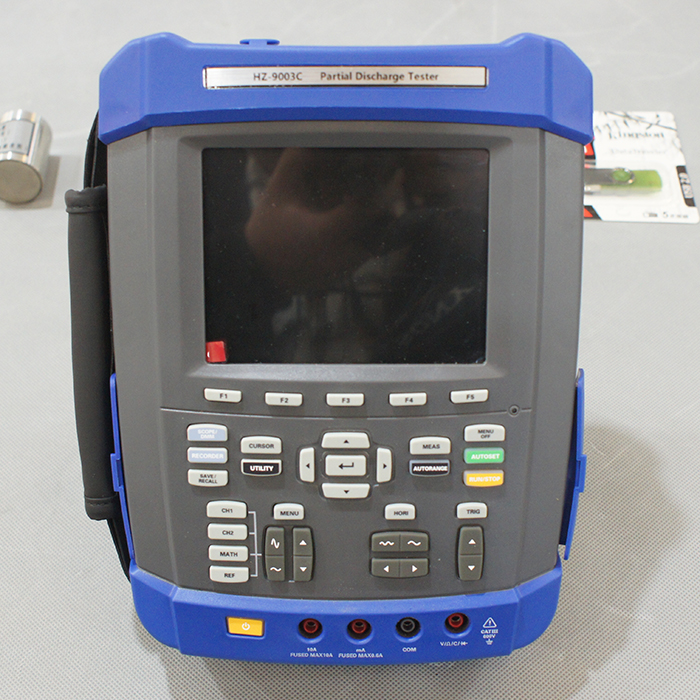

HZ-9003C多功能局放測試儀是我公司技術人員根據多年局放檢測經驗，適用于對高壓設備局部放電在線檢測及定位。

該系統配備復合式TEV傳感器、超高頻傳感器、高頻電流互感器及高靈敏度超聲波傳感器來采集高壓設備內部局部放電信號。系統采用多級檢波降頻技術來降低放電信號的頻率，同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。通過采集不同高壓設備內部局部放電產生的不同信號可對設備的運行狀態進行快速帶電檢測。該儀器可在設備運行狀態下進行安裝檢測，對設備的正常運行沒有任何影響，便于工作人員及時對開關柜的運行狀態進行評估，大大提高設備運行的可靠性、安全性和有效性。

適用范圍

適用于對開關柜、變壓器及GIS的局部放電在線檢測及定位。

使用環境

海拔高度：≤3000m

環境溫度：-20～60℃

相對濕度：≤95%

技術參數

儀器測量參數要求

（1）復合式TEV測量

傳感器：容性；                測量量程：0～60dBmV；

分辨率：1dB；                 誤差：±1dB；

檢測頻寬：5~70MHz；           脈沖/周期最大值：655；

門限調節范圍：3～57dB。

（2）高頻電流互感器

檢測頻帶：10kHz～30MHz            信號傳輸方式：50Ω同軸電纜

檢測靈敏度: 10pC

（3）外置接觸式超聲波傳感器：

測量量程：-7dBμV～68 dBμV；     分辨率：1dB；

誤差：±1dB；                   傳感器靈敏度：-65dB (0dB = 1volt/μbar 有效值SPL)；

傳感器中心頻率：20～50kHz；       傳感器直徑：不大于50mm；

外差頻率：38.4kHz。

（4）外置手持式非接觸式超聲波聚能器

有效接受距離：30m；               傳感器中心頻率：40 kHz；

傳感器直徑：16mm；                拋物面反射器外直徑: 275mm；

拋物面反射器標準直徑: 250mm；     重量： 0.6 kg；

（5）特高頻傳感器

檢測頻帶：300MHz～1.5GHz            信號傳輸方式：50Ω同軸電纜

檢測靈敏度：1dB                     增益：＞65dbm

（6）抗干擾耳麥

硬件要求

外殼：具有防護殼，防護等級應達到或優于IP53；

連接器：耳機插口、低壓直流充電器輸入、外部超聲波傳感器輸入；

主機重量：不大于3kg；

顯示屏：LED顯示，且能夠顯示電池狀態。

供給電源要求

內部電池：配備充電電池，電池電壓低時具備自動關機功能；

電池持續工作時間：單通道模式大于6小時，多通道模式大于3小時；

電池充電：可以用220V工頻電源充電，充電時間不大于8小時；

電池充電器防護等級：IP54。
