1、概述

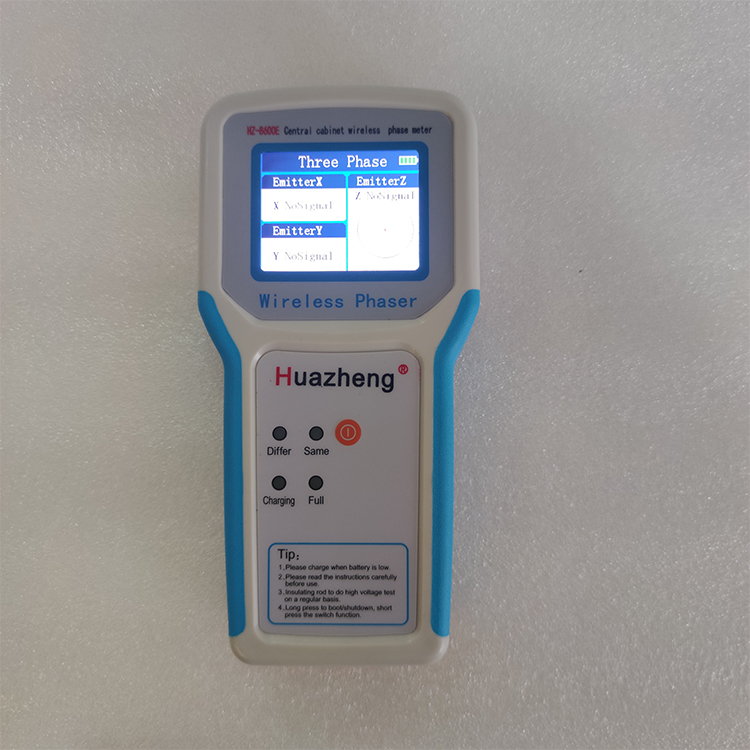

HZ-8600E 中置柜無線核相儀（以下簡稱“儀器”）用于帶有五防柜功能的開關柜核相，通過將采集器綁在中置柜上下刀閘的母排上可實現六相同測。同時，儀器還配置通用發射器，用于兩條高壓線路并網或環網核相。儀器適用于5V～220kV交流輸電線路和二次帶電顯示器核相，同時具有線路帶電檢測功能。

儀器采用數字無線傳輸技術，操作安全可靠，使用方便，克服了有線核相儀的諸多缺點

2、工作原理

儀器由2對發射器、3對采集器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位、頻率。近程核相時，發射器將測量數據通過無線電發送給接收主機，接收主機依據發射器測量的數據計算兩線路相位差值，判斷同異相。

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1HZ。

3、可跨電壓測量范圍為5V～220kV。

4、發射器和接收主機的最大傳輸視距約100米。

5、真人語音提示測量結果和操作步驟。

6、3.2英寸彩屏同時顯示2條線路相位差、矢量圖和同異相結果。

7、發射器采用數字無線傳輸技術，手持機可顯示發射器的電池電量、測量線路的相位、頻率等參數。

8、連續1小時無操作自動關機。

9、發射器和接收主機均內置可充電鋰電池，配置5V充電器。

10、主機內置18650鋰電池，電池容量為2600mAH。發射器內置10440鋰電池，電池容量為340mAH（電池批次原因，容量若有差異，以實際為準）。

11、高壓測量時泄漏電流<10uA。

12、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。

13、工作環境：-35℃--- +45℃ 濕度≤95%RH。

14、整機重量：約3.6KG。

15、儀器包裝尺寸：長89cm*寬26cm*高11cm。
